シグナル操作マシン【ガジェット】

シグナルのこと、なんとなく分かってきました？でしたら、この万能ナイフよりも万能なシグナル操作マシンで、一皮むけたオトナクリエイターの道を進みましょう。
何ができるかというと、まずシグナルの範囲を変えること。アウトプットが大きすぎて、送信先のオブジェクトを動かせないなんて時に重宝します。
たとえば、動きセンサーの速度アウトプットでライトを点ける時ですね。
また、シグナルをスムースにすれば、設定した数値にゆっくりと到達させることもポッシブル。

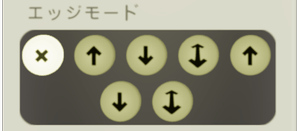

さらにエッジもいじれます。エッジとはシグナルがオンやオフになるポイントのことです。
こうしたコントロールは無限の可能性の塊なので、とりあえず試してみるのが吉。
ライトの明るさをいじって、じんわりとフェードインやフェードアウトさせれば、サラリと消えるよりもムード満点な気がしますよね。
さらにサウンドやアニメーションでも活躍します。
突然のカットインや、カクカクした動きを防いだり、イベントを希望どおりのタイミングで発生させたりするのにも一役買ってくれます。
それでは、いよいよ実践編。まず、パペットが飛び乗れる程度のサイズのシェイプをスタンプしましょう。
その上にインパクト･センサーとシグナル操作マシンを貼り付けます。
次に、インパクト･センサーのタッチアウトプットとシグナル操作マシンのシグナルインプットを接続。
これでシェイプに触れるとシグナル操作マシンにシグナルが送信されるようになりました。
続いて、シグナル操作マシンを手直しして、アウトプットのスムージングをそれぞれ２秒に設定しましょう。
これはシグナルを徐々にフェードイン/アウトさせる機能です。
お次はシェイプを手直し。グロウを50%に設定したら、インプットをシグナル操作マシンのシグナルアウトプットに接続します。
シグナルが送信されると、シェイプが発光する仕掛けのできあがり。これで準備オッケーです。
パペットをスタンプして、テストモードに移動しましょう。パペットに宿ってシェイプに触れると、シェイプがジンワリと光るのが分かるはず。
パパッとオン/オフが切り替わるよりもムードがありますよね。

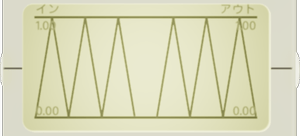

• CASE1（デフォルト値）

インとアウトのしきい値がデフォルトの場合。

デフォルトの場合、シグナルは手を加えられることなくそのまま出力される。

• CASE2

アウトの下限値を0.50に設定した場合。

0.00～1.00の範囲がそのまま''0.50～1.00の範囲に変換される。

出力結果1では、インプットされた0.00が0.50に変換され、出力されている。

インにおける最小値（0.00）が、アウトにおける最小値（0.50）に変換されている。

出力結果2では、インプットされた1.00はそのまま1.00として出力されている。

インの最大値とアウトの最大値は同じく1.00なので、シグナルは変換されていない。

ここで、出力結果3を見ていただきたい。

インのしきい値（0.00～1.00）の中間の値である0.50がインプットされると、アウトのしきい値（0.50～1.00）の中間である0.75に変換して出力されている。

ここで言えるのは、0.00～1.00の範囲がそのまま0.50～1.00の範囲に変換されているということ。

• CASE3

アウトの上限値を0.50に設定した場合。

0.00～1.00の範囲がそのまま0.00～0.50の範囲に変換される。

出力結果1では、インプットされた0.00はそのまま0.00として出力されている。

インの最小値とアウトの最小値は同じく0.00なので、シグナルは変換されていない。

出力結果2では、インプットされた1.00が0.50に変換され、出力されている。

インにおける最大値（1.00）が、アウトにおける最大値（0.50）に変換されている。

出力結果3では、インのしきい値（0.00～1.00）の中間の値である0.50がインプットされると、アウトのしきい値（0.00～0.50）の中間である0.25に変換して出力されている。

ここでも、0.00～1.00の範囲がそのまま0.00～0.50の範囲に変換されている。

このように、上限値と下限値を設定できるのがこの項目。

• CASE4（番外編）

インのしきい値からはみ出した値をインプットした場合。

出力結果4,5では、インのしきい値1.00をはみ出た1.50と2.00がインプットされている。

アウトの値を見て分かるとおり、しきい値をはみ出したとしても、値が増減する割合は変わらない。
